Puede estar seguro de comprar el tubo derivador de aire acondicionado Gangxin producido por nuestra fábrica. Este producto está fabricado con la última tecnología de protección ambiental, con alta densidad de producto, fuerte resistencia a la presión, de acuerdo con las pruebas de protección ambiental ROHS y REACH, apariencia hermosa, tamaño de instalación conveniente, tecnología de soldadura avanzada;

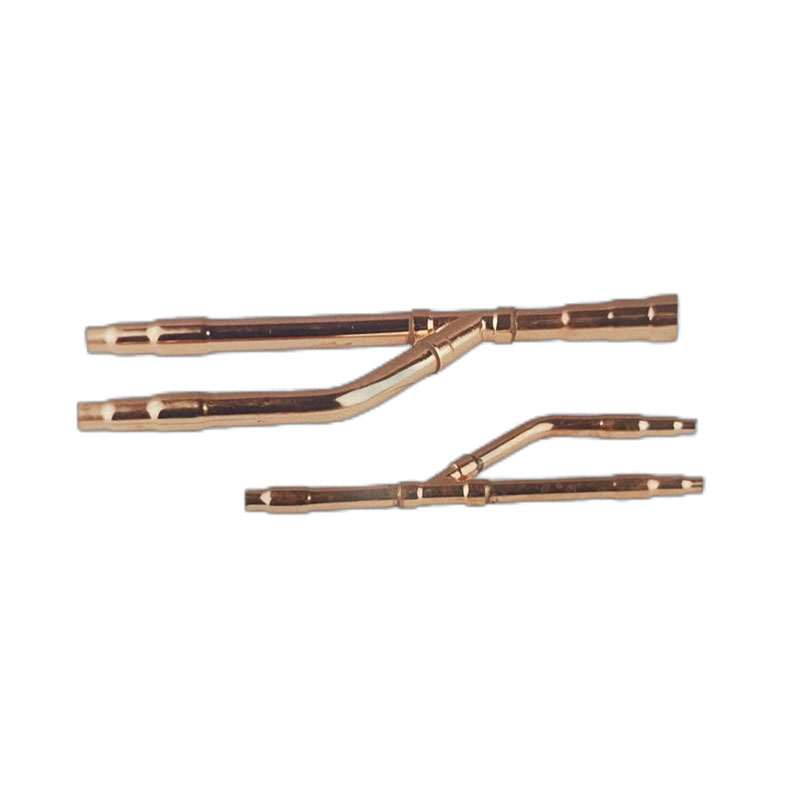

El tubo derivador del aire acondicionado es un componente importante que conecta las tuberías de la unidad interior y la unidad exterior. El material principal es una tubería de cobre, que desempeña la función de desviar el refrigerante.
La tubería de bifurcación, también conocida como ramal, divisor, dividida en tubería de vapor y tubería de líquido, utilizada en la instalación de tuberías VRV (multilínea) de aire acondicionado central, es una parte importante para conectar las tuberías de las unidades interior y exterior, el material principal es el cobre. Tubería, desempeña el papel de separación de refrigerante. La selección del tubo dividido se determina según la capacidad de la unidad interior conectada a cada tubo dividido. La tubería de aire acondicionado se puede instalar horizontal o verticalmente; cuando se instala horizontalmente, el ángulo entre la boca de la tubería y la línea horizontal debe ser inferior a 15 grados; Instalación vertical, frente a dos bocas de tubería, cualquier boca de tubería y el ángulo de la línea vertical debe ser inferior a 15 grados; El tubo de derivación del aire acondicionado después de los dos puertos de tubería debe garantizar que la sección de tubería recta sea de más de 60 cm; Los colectores de derivación pequeños no pueden reemplazar a los colectores de derivación grandes
La estructura del tubo de derivación del aire acondicionado generalmente está hecha de un procesamiento de tubería de cobre de alta calidad; puede basarse en la capacidad de la unidad interior conectada a cada tubería divergente para determinar su tamaño. El refrigerante se puede separar en otros tubos divididos y evaporadores finales desviándolo a través de la tubería de líquido. El refrigerante se convierte en gas después de absorber calor en el evaporador y luego regresa al compresor del motor principal a través de la tubería de gas. El tubo dividido de aire acondicionado es como el cabezal de bifurcación de la tubería de agua, que se usa para dividir el refrigerante, y el tubo dividido de líneas múltiples se usa para conectar en serie varios accesorios de tobera.
Número de serie | Especificación | Un diámetro de tubo final | Diámetro del tubo final B | Diámetro del tubo final C | |
1 | E-52SN | tráquea | ¢19,4/¢16,5/¢13,1 | ¢16.5/13.1 | ¢16,5/¢13,1 |
Tubería de líquido | ¢10 | ¢10/¢6,8 | ¢10/¢6,8 | ||
2 | E-102SN | tráquea | ¢19,4/¢16,5 | ¢22,7/¢19,4/¢16,5/¢13,1 | ¢16,5/¢13,1 |
Tubería de líquido | ¢10 | ¢10/¢6,8 | ¢10/¢6,8 | ||
3 | E-162SN | tráquea | ¢25,8/¢28,6 | ¢25,8/¢28,6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Tubería de líquido | ¢13.1 | ¢13,1/¢10 | ¢13,1/¢16,5/¢6,8 | ||
4 | E-242SN | tráquea | ¢25,8/¢28,6 | ¢25,8/¢28,6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Tubería de líquido | ¢19,4/¢16,5 | ¢16,5/¢13,1/¢10 | ¢16,5/¢13,1/¢10 | ||
5 | E-302SN | tráquea | ¢33,6/¢39 | ¢33,6/¢39 | ¢29 |
Tubería de líquido | ¢19,4/¢22,4 | ¢19,4/¢16,5/¢13,1/¢10 | ¢19,4/¢16,5/¢13,1/¢10 | ||
6 | E-462SN | tráquea | ¢42/¢44,9 | ¢42/¢44,9 | ¢38,5/¢33,2/¢29 |
Tubería de líquido | ¢19,4/¢22,4 | ¢19,4/¢16,5/¢13,1/¢10 | ¢19,4/¢16,5/¢13,1/¢10 |
Número de serie | Especificación | Un diámetro de tubo final | Diámetro del tubo final B | Diámetro del tubo final C | |
1 | E-52SN | tráquea | ¢19,4/¢16,5 | ¢16.5/13.1 | ¢16,5/¢13,1 |
Tubería de líquido | ¢10 | ¢10/¢6,8 | ¢10/¢6,8 | ||
2 | E-102SN | tráquea | ¢19,4/¢16,5 | ¢22,7/¢19,4/¢16,5/¢13,1 | ¢16,5/¢13,1 |
Tubería de líquido | ¢10 | ¢10/¢6,8 | ¢10/¢6,8 | ||
3 | E-162SN | tráquea | ¢25,8/¢28,6 | ¢25,8/¢28,6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Tubería de líquido | ¢16,5/¢13,1 | ¢13,1/¢10 | ¢13,1/¢16,5/¢6,8 | ||
4 | E-242SN | tráquea | ¢25,8/¢28,6 | ¢25,8/¢28,6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Tubería de líquido | ¢19,4/¢16,5 | ¢19,4/¢16,5/¢13,1/¢10 | ¢16,5/¢13,1/¢10/¢6,8 | ||
5 | E-302SN | tráquea | ¢33,6/¢39 | ¢33,6/¢39 | ¢29 |
Tubería de líquido | ¢19,4/¢22,4 | ¢19,4/¢16,5/¢13,1/¢10 | ¢13,1/¢10/¢7,5 |
